Hướng dẫn quay với Camera 360
Quay bằng camera 360 - giải pháp tối ưu cho không gian lớn
Sử dụng camera 360 giúp ghi hình nhanh chóng và hiệu quả các khu vực có diện tích lớn, lên đến 500.000m².
Đây là phương án lý tưởng để xây dựng dữ liệu không gian chi tiết, phục vụ cho các trải nghiệm AR ở quy mô rộng.
Các nội dung chính:
- Yêu cầu chung
- Hướng dẫn lập quỹ đạo cho camera 360
- Hướng dẫn quay video không gian.
Yêu cầu chung
| TT | Thiết bị | Bắt buộc | Chi tiết yêu cầu |
|---|---|---|---|
| 1 | Thiết bị quay video (Camera 360) | Bắt buộc | Sử dụng các thiết bị quay 360 như GoPro Max, Insta360, v.v. - Ưu điểm: Chỉ cần đi 1 lần duy nhất trên mỗi đường đi là thu được toàn bộ không gian (thay vì 6 lần như quay bằng điện thoại). - Phù hợp với không gian rộng, phức tạp. |
| 2 | Ứng dụng thu thập correct data | Bắt buộc | Dùng smartphone (iPhone hoặc Android), ưu tiên iPhone 12 trở lên. - Cài đặt và sử dụng ứng dụng XenseAR Recorder để quay correct data. |
| 3 | Ứng dụng thu thập traject data | Bắt buộc | Dùng smartphone (iPhone hoặc Android), ưu tiên iPhone 12 trở lên. - Cài đặt và sử dụng ứng dụng Xense Traject để quay traject data. |
| 4 | Tripod gắn thiết bị quay | Bắt buộc | Dùng tripod để gắn đồng thời cả camera 360 và điện thoại quay correct data trong quá trình quay. |
| 5 | Gimbal hỗ trợ chống rung | Không bắt buộc | Có thể sử dụng để cải thiện độ ổn định video, nhưng không bắt buộc. |
Hướng dẫn lập quỹ đạo cho camera 360
| Mục | Hướng dẫn chi tiết |
|---|---|
| Mục tiêu | - Quay được tất cả các góc nhìn, vị trí đứng trong không gian - Video có liên kết các khung hình với nhau - Lập quỹ đạo cho khu vực có diện tích lớn hơn 1.000m², đường đi phức tạp, nhiều ngóc ngách, lối rẽ. - Chú ý đối với không gian có nhiều khu vực có sự chênh lệch ánh sáng mạnh, sự thay đổi không gian đột ngột như đi qua cổng, hầm, … thì chỉ nên hạn chế đi qua khu vực đó. |
| Nguyên tắc lập quỹ đạo | - Quét toàn bộ không gian bằng cách thiết lập các đường đi phủ kín. - Mỗi đường đi cần quay ít nhất 2 lần (nếu phức tạp có thể 3 lần trở lên). - Đi theo vòng lặp khép kín, đảm bảo dữ liệu liên tục. - Với không gian lớn: chia khu vực nhỏ, có đường đi liên kết tối thiểu 2 lần giữa các khu. - Tránh lỗi: chỉ quay 1 lượt, không có vòng lặp giữa các zone, bỏ sót lối nhỏ. |
| Thực hiện vẽ quỹ đạo | Bước 1: Thu thập bản đồ 2D - Khu ngoài trời: Google Maps, AutoNavi. - Bản đồ sàn / Bản vẽ công trình - Khảo sát và tự vẽ phác họa lại không gian cần quay hình Bước 2: Vẽ quỹ đạo đường đi phù hợp với không gian - Vẽ theo lối đi chính, vòng lặp quanh khu vực. - Chú ý điểm nối giữa các khu, tránh bỏ sót không gian khuất. - Công cụ hỗ trợ để vẽ: GIF Maker, GIF Brewery, hoặc bất kỳ công cụ nào có thể vẽ lại quỹ đạo đường đi. |

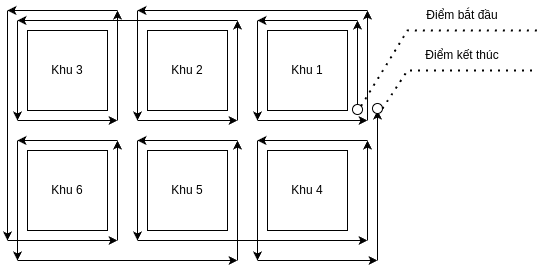

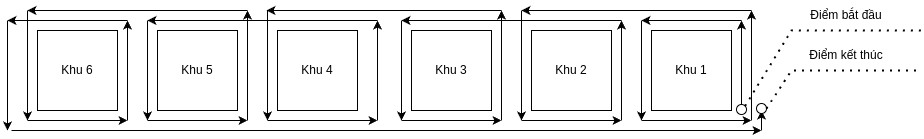

| Quỹ đạo mẫu thường dùng | Mẫu 1: Mẫu 2  |

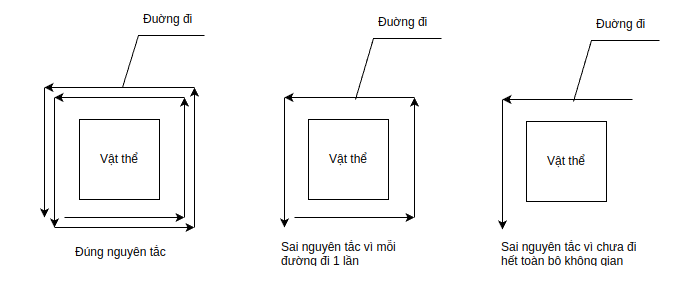

| Các trường hợp vi phạm nguyên tắc |  |
| Quỹ đạo mẫu |  |
Hướng dẫn chi tiết quy trình quay với Camera 360
| STT | Công việc | Mục tiêu | Chi tiết & Gợi ý |
|---|---|---|---|
| 0 | Chuẩn bị | Sẵn sàng thiết bị và môi trường quay | - Khảo sát khu vực và vẽ quỹ đạo di chuyển trước khi quay. - Sạc đầy pin điện thoại và camera 360. - Chọn người quay cao khoảng 1m55–1m70 để góc quay phù hợp. - Tốc độ di chuyển: khoảng 0.5m/s để đảm bảo video ổn định. - Khoảng cách tới vật thể: tối ưu 2m (tối thiểu 0.5m ở không gian hẹp). |
| 1 | Bước 1: Setup thiết bị | Gắn thiết bị đúng cách trước khi quay | - Gắn camera 360 và điện thoại vào tripod/gậy đỡ. - Camera 360: đặt cao hơn đầu ~30cm, cách mặt đất ~15cm. - Cài đặt chất lượng quay: 5.6K – 25FPS.   |
| 2 | Bước 2: Quay dữ liệu | Quay đồng bộ video 360 và dữ liệu từ điện thoại | - Mở ứng dụng Xense CLAP trên điện thoại. - Đặt tên file theo cú pháp: Name_yyyymmdd_360 (VD: VanphongA_20250407_360). - Bấm quay trên điện thoại trước, rồi ngay sau đó bấm quay trên camera 360 (< 1s sau). - Giữ ứng dụng Xense CLAP bật liên tục trong suốt quá trình quay. - Di chuyển theo đúng quỹ đạo đã vẽ từ bước chuẩn bị.  |
| 3 | Bước 3: Kết thúc quay | Kết thúc quá trình quay đúng trình tự | - Dừng quay trên điện thoại trước, sau đó mới dừng quay trên camera 360. |
| 4 | Bước 4: Xử lý dữ liệu sau quay | Thu thập đầy đủ các file dữ liệu | - Copy toàn bộ dữ liệu về máy tính: - Camera 360: file có đuôi .360. - Điện thoại (Xense CLAP): Name_yyyymmdd_360.mp4 Name_yyyymmdd_360.mp4.json - Lưu ý: Một số thiết bị chia video dài thành các file nhỏ. |
| 5 | Bước 5: Upload dữ liệu | Chuyển dữ liệu về cho hệ thống xử lý | - Upload toàn bộ file lên developer portal hoặc gửi cho nhân viên hỗ trợ nền tảng. |
